Hebelzylinder

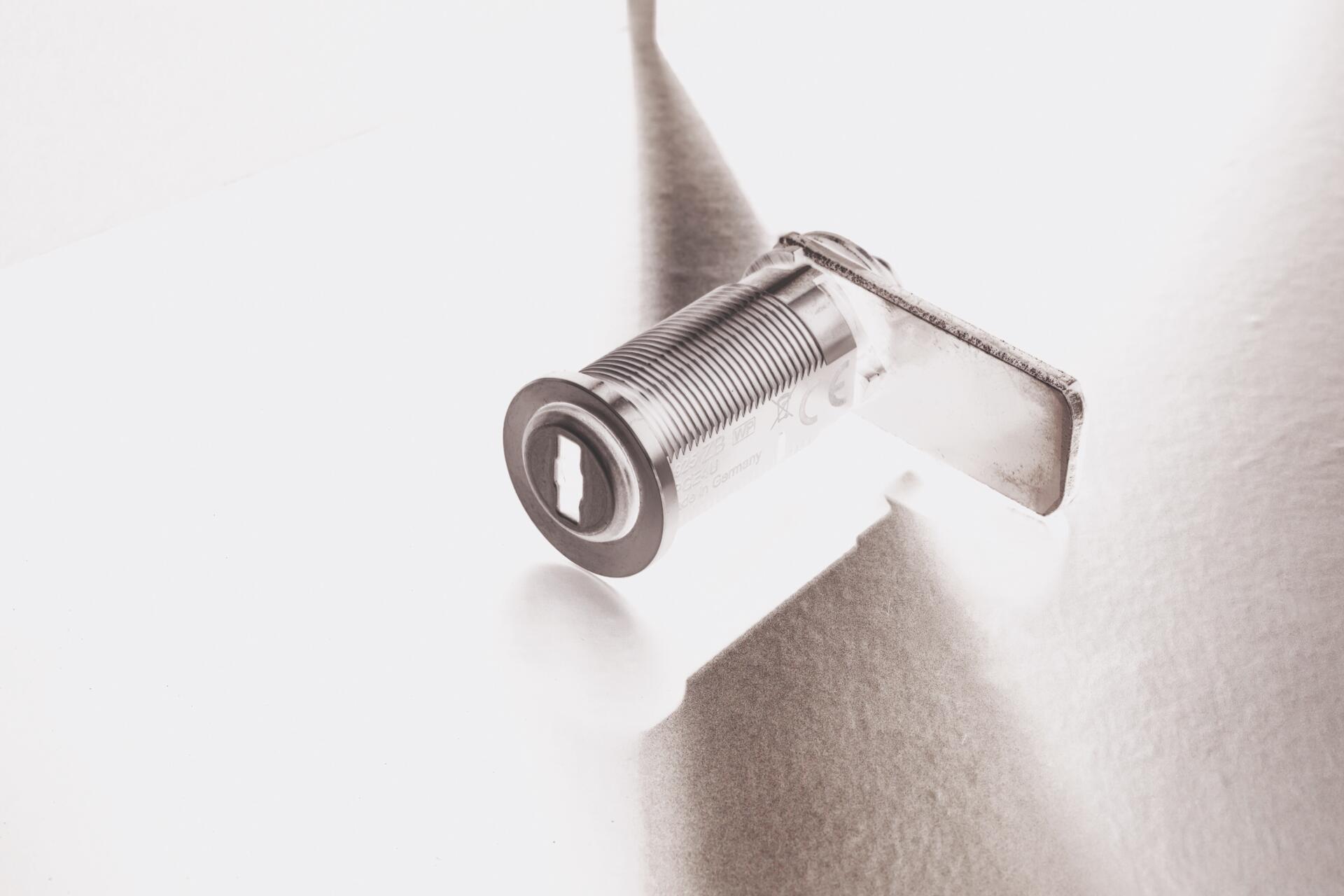

Ein Hebelzylinder ist ein kompakter Schließzylinder (häufig für Möbel, Schaltschränke oder Automaten), bei dem ein drehbarer Hebel, auch „Nocken“ genannt, auf der Rückseite die Verriegelung übernimmt.
Inhalt:
▶ Definition: Was ist ein Hebelzylinder?
Ein Hebelzylinder (im Möbel- und Industrieumfeld oft auch als Hebelschloss bzw. im Englischen „Cam Lock“ bezeichnet) ist ein Schließzylinder mit einem drehbaren Hebel/Nocken. Dieser Hebel ist das eigentliche Verriegelungselement: Er dreht sich beim Schließen hinter eine Kante, einen Schließbügel oder eine Aussparung und hält dadurch Tür, Klappe oder Schublade zu.
Im Alltag begegnet Ihnen das Prinzip überall dort, wo wenig Einbautiefe, einfache Montage und robuste Verriegelung gefragt sind, etwa bei Vitrinen, Spindschlössern, Briefkästen, Schaltschränken oder Verkaufsautomaten. Hersteller beschreiben diese Bauform häufig als Möbelschloss, für Briefkästen, Schränke oder Werkbänke.

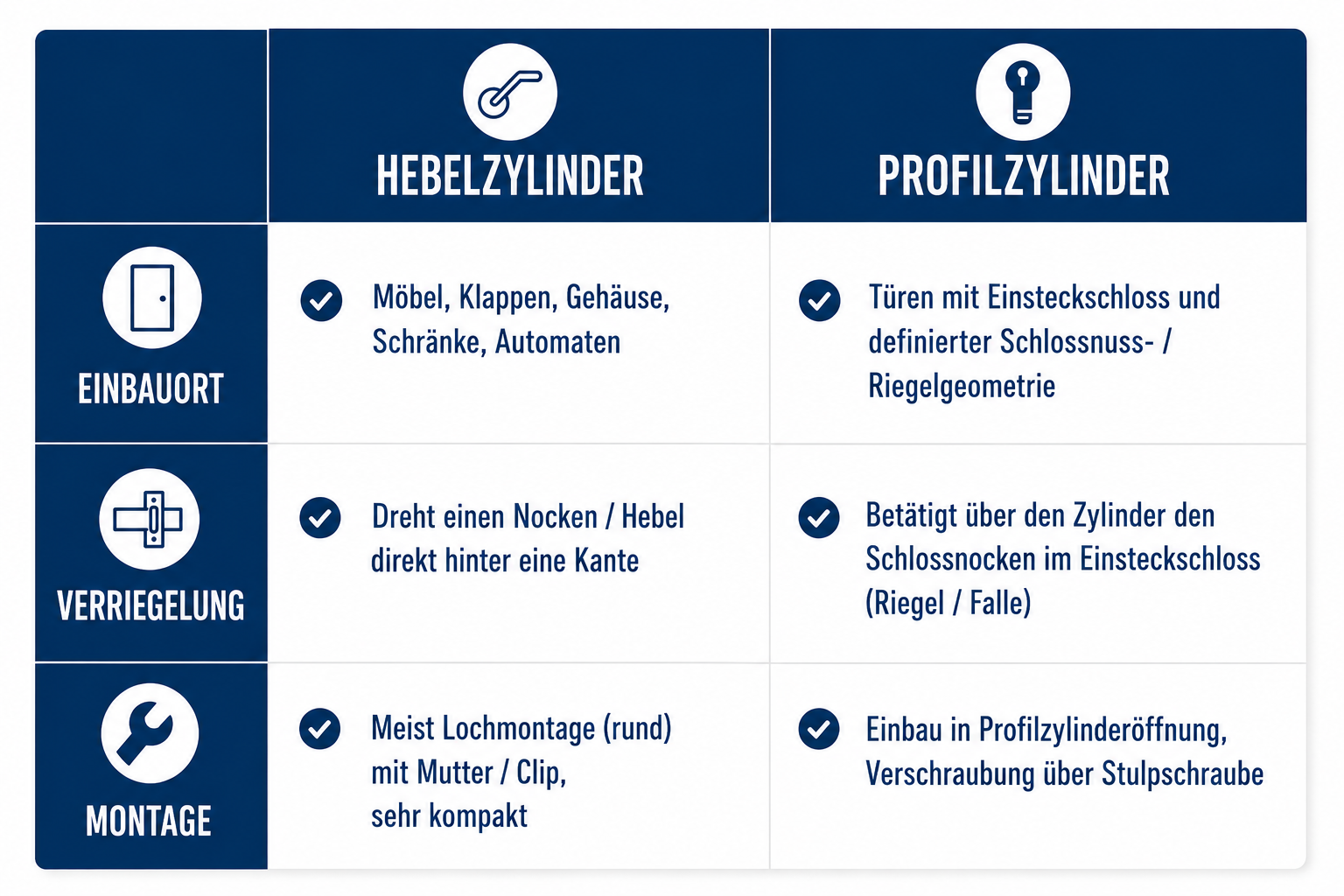

▶ Abgrenzung: Hebelzylinder vs. klassische Profilzylinder
Hebelzylinder werden manchmal gedanklich mit Türzylindern „in einen Topf geworfen“, technisch sind sie jedoch für andere Einbausituationen optimiert.
Typische Unterschiede im Überblick:
▶ Aufbau: Bauteile und Varianten
Ein Hebelzylinder ist konstruktiv einfach und gerade deshalb so vielseitig. Im Anschluss folgt eine Übersicht der typischen Bauteile:
Zylindergehäuse
Überwiegend rund ausgeführt und für Lochmontage vorgesehen. Das Gehäuse sitzt durch eine Bohrung in der Tür bzw. der Frontplatte und wird von hinten fixiert.
Schließkern
Der Schließkern wird mit Schlüssel, Identmedium oder alternativ mit Werkzeugaufnahme (z.B. Dreikant/Vierkant/Schlitz) betätigt. Er überträgt das Drehmoment auf den Hebel.
Hebel / Nocken (Cam)
Auf der Rückseite sitzt ein flaches Metallstück (der Hebel), das beim Drehen die Verriegelungsposition einnimmt. Je nach Anwendung ist der Hebel kurz/lang, gerade/gekantet oder in verschiedenen Stärken verfügbar.
Befestigungselemente
Häufig kommen Muttern, Clips, Federscheiben oder Montageplatten zum Einsatz, je nachdem, ob schnelle Montage oder hohe Vibrationsfestigkeit im Fokus steht.
Varianten (Schutz und Dichtung)
Je nach Einbauumgebung gibt es Ausführungen in verschiedenen Schutzklassen:
- : : mit Staubschutz (z.B. Abdeckung am Schlüsselloch),
- : : mit Dichtung (z.B. gegen Spritzwasser),
- : : in korrosionsgeschützten Materialien/Oberflächen.
▶ Funktionsweise: „Drehbewegung → Hebel greift“
Das Wirkprinzip lässt sich auf eine einfache Kette reduzieren:
- Schlüssel drehen (oder Werkzeug betätigen).
- Der Schließkern rotiert.
- Der Hebel/Nocken auf der Rückseite dreht mit.
- Der Hebel greift hinter eine Kante, einen Steg oder in eine Aufnahme.
- Ergebnis: Tür bleibt verschlossen, man muss nur „drehen und einhaken“.
❯ Schließwinkel: 90°, 180° und mehr
Je nach Einbausituation sind unterschiedliche Schließwinkel üblich, beispielsweise 90° (Vierteldrehung) oder 180° (Halbdrehung). Das ist wichtig, damit der Hebel in der Endlage sauber greift und keine Kollision mit Einbauten entsteht.
▶ Arten von Hebelzylindern
Hebelzylinder lassen sich nach mehreren Kriterien einteilen:
Gleichschließend vs. verschiedenschließend
- : : Gleichschließend: Ein Schlüssel schließt mehrere Zylinder, sehr praktisch für Schrankreihen, Technikräume, Servicezugänge.
- : : Verschiedenschließend: Jeder Zylinder hat einen eigenen Schlüssel. Diese Lösung ist damit ideal für Bereiche, in denen unterschiedliche Personen Zutritt haben und Zugänge streng getrennt bleiben müssen.
Betätigung: Schlüssel oder Werkzeugprofil
- : : Schlüssel (klassisch)
- : : Dreikant, Vierkant oder Schlitz (typisch bei Technik-/Kommunal-Anwendungen, wenn standardisierte Serviceprofile genutzt werden)
Hebel: federnd vs. starr
- : : Starre Hebel: klare Endlagen, robust, „direkt“.
- : : Federnde Hebel: toleranter bei Montageungenauigkeiten oder bei leichten Verspannungen (z.B. bei dünnen Blechen).
Sicherheitsvarianten
Je nach Schutzbedarf existieren Ausführungen mit:
- : : zusätzlichen Zuhaltungen,
- : : erhöhtem Manipulationsschutz,
- : : besserem Bohr-/Ziehwiderstand (hersteller- und bauartabhängig).
Mechanisch, elektromechanisch, digital
- : : Mechanisch: der Klassiker für eine rein mechanische Schließung.
- : : Elektromechanisch / mechatronisch: mechanische Verriegelung, aber : Rechte/Autorisierung elektronisch verwaltet.
- : : Digital: mit digitalen Identmedien und Systemverwaltung, je nach Anbieter/Ökosystem.
▶ Anwendungsgebiete
Hebelzylinder sind überall dort sinnvoll, wo kompakte Verriegelung gefragt ist:
Möbel & Innenausbau
- Büro-, Werkstatt- & Spindschränke
- Schubladen & Vitrinen
- Briefkästen
Elektrotechnik & IT
- Schaltschranktüren& Verteilerkästen
- Server & Netzwerkschränke
Industrie & Maschinen
- Maschinengehäuse
- Wartungsklappen & Servicezugänge
- Steuerungskästen
Fahrzeugbau
- Wohnmobile/ Caravans (Staufächer)
- Nutzfahrzeuge (Werkzeugboxen)
- Tankdeckel oder Seitenklappen (einfachere Ausführungen)
Öffentlicher Raum
- Automaten (z.B. Verkaufsautomaten)
- Schließfächer (Schwimmbäder, Bahnhöfe)
- Parkuhren oder Infokästen
PRAXISBEISPIEL
In einem Firmenkomplex können Hebelzylinder an Technikverteilern, Serverschränken und Lager-Spinden zwar mechanisch funktionieren, organisatorisch wird es jedoch schnell komplex: Wer darf wann ran? Was passiert bei Schlüsselverlust? Wie behält man den Überblick?
▶ Vorteile & Nachteile von Hebelzylindern
Vorteile
- : : Kompakt und montagefreundlich (Lochmontage, wenig Einbautiefe)
- : : Vielseitig (Hebelformen, Winkel, Betätigungsarten)
- : : Robust im Alltag (Möbel/Technik/Industrie)
- : : Kosteneffizient bei großen Stückzahlen (klassische mechanische Varianten)
Nachteile
- : : Sicherheitsniveau stark bauartabhängig (von sehr einfach bis deutlich verstärkt)
- : : Rechte-Management bei mechanischen Systemen nur organisatorisch lösbar (Schlüsselausgabe, Schließplan, Rückgabeprozesse)
- : : Transparenz fehlt: Ohne Systemkomponente gibt es keine zentrale Übersicht, keine zeitlichen Berechtigungen, keine schnelle „Sperrung“ bei Verlust
▶ Drehriegelschloss, Nockenschloss – was ist was?
Drehriegelschloss bezeichnet allgemein eine Verriegelung, bei der ein Riegel durch Drehung in die Schließposition gebracht wird.
Nockenschloss (umgangssprachlich) betont das Verriegelungsteil: den Nocken bzw. Hebel (Cam).
Hebelzylinder ist die gängige Bauform, die genau dieses Nocken-/Hebelprinzip als Schließzylinder realisiert.

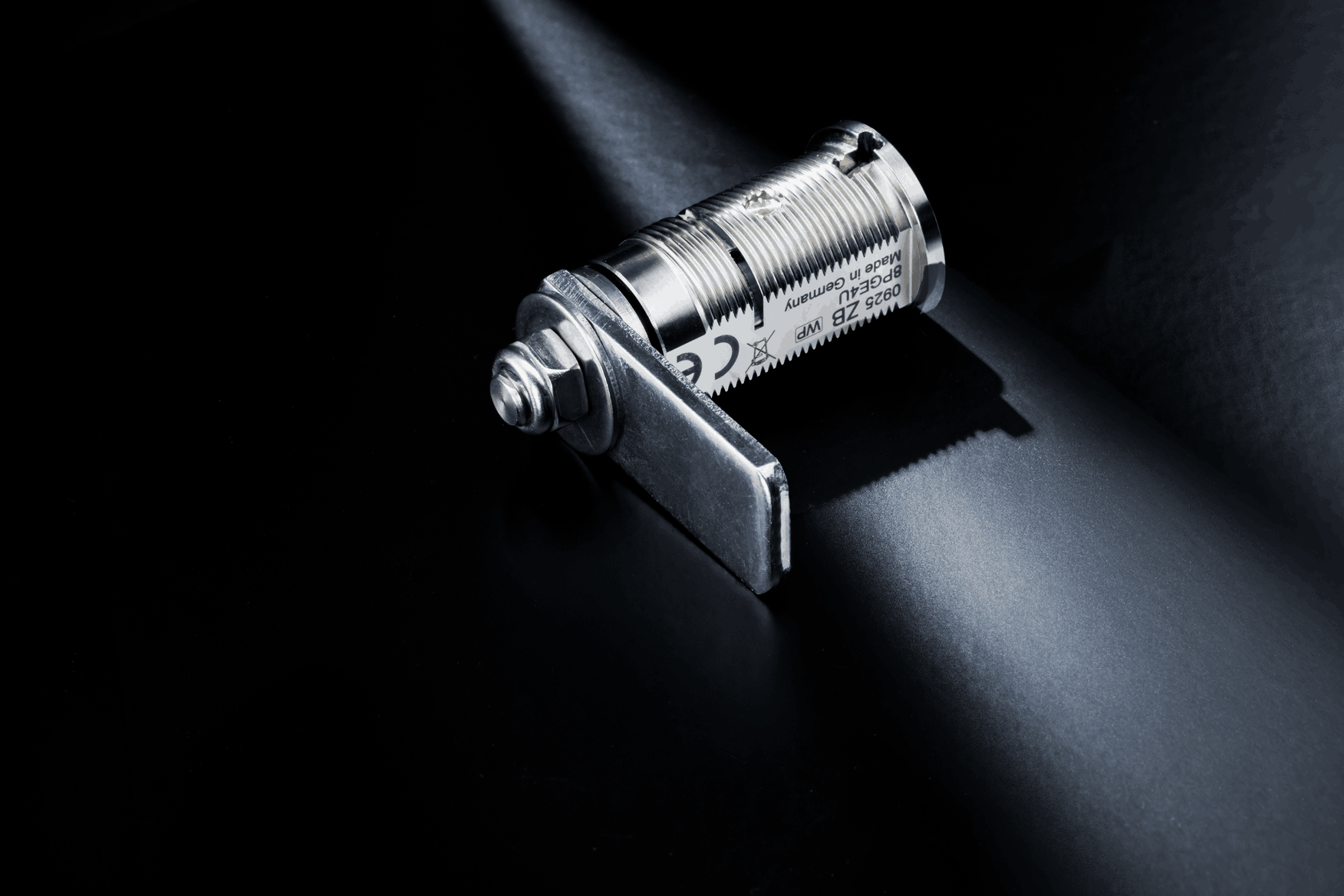

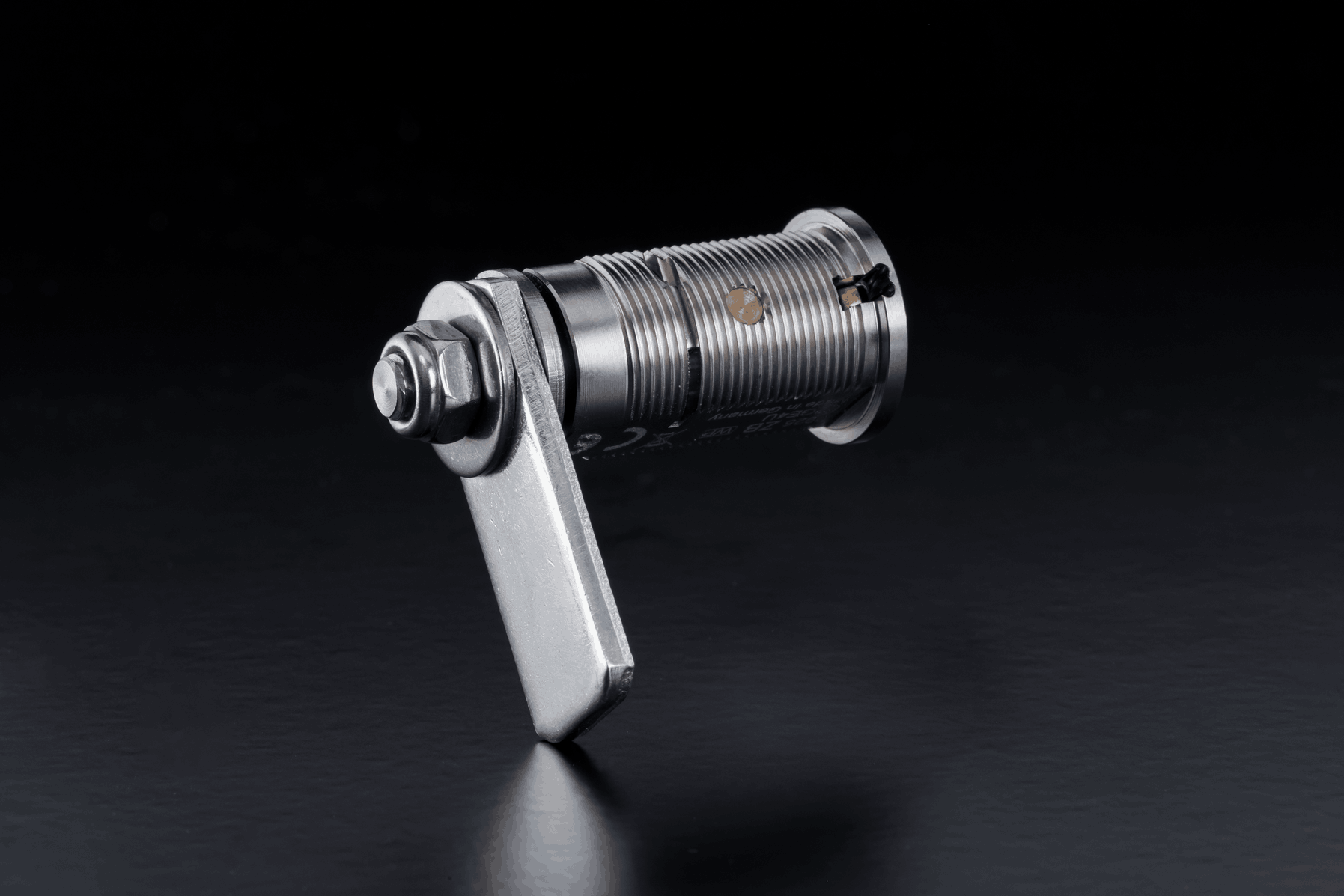

FORTLOX – Der mechatronische Hebelzylinder von SimonsVoss
FORTLOX ergänzt klassische Hebelzylinder-Anwendungen um mechatronisches Rechte-Management, ohne das Grundprinzip „Zylinder + Schlüssel“ dabei zu verkomplizieren.
- : : Der FORTLOX Cylinder ist bauformnah zu herkömmlichen Zylindern konzipiert und kann konventionelle Lösungen in vielen Fällen 1:1 ersetzen.
- : : Der Zylinder ist batterielos: Die Energie kommt über den FORTLOX Key (Schlüssel).
- : : Zugriffsrechte werden schnell vergeben und können zeitlich begrenzt werden (z.B. für Techniker und Fremdfirmen).
- : : Die Verwaltung kann zentral/dezentral erfolgen.
- : : Problemlose Einbindung in die SimonsVoss-Systemwelt.
Warum ist das für Hebelzylinder-Anwendungen spannend?
Hebelzylinder sind in der technischen Infrastruktur oft unscheinbar, bieten aber Zugang zu kritischen Komponenten. Gerade bei Vitrinen, Technikschränken, Automaten oder Infrastrukturkomponenten zählt selten nur das einfache Öffnen und Schließen. Die Vergabe und spätere Änderung von Zutrittsrechten sowie die Nachvollziehbarkeit von Zutritten sind hier besonders effizient, insbesondere, wenn wechselndes Personal zum Einsatz kommt.
▶ Tipps für die Planung des richtigen Zylinders
Wenn Sie Hebelzylinder spezifizieren oder ersetzen, klären Sie zunächst diese Fragen. Damit sind Sie für die meisten Fälle ausreichend gewappnet:
- Einbaumaße: Lochdurchmesser, Materialstärke, Einbautiefe.
- Hebelform und -länge: Hintergriff, Kollisionsfreiheit, Toleranzen.
- Schließwinkel: 90° oder 180°, was passt zur Verriegelungsgeometrie?
- Umgebung: Staub, Feuchte, Außenbereich, Vibration.
- Organisation: Müssen Rechte zeitlich begrenzt, schnell geändert oder nachvollzogen werden?
Hebelzylinder sind der bewährte Standard für viele Möbel- und Technik-Anwendungen: einfach, kompakt, zuverlässig. Sobald jedoch viele Standorte, wechselnde Dienstleister oder kritische Zugänge ins Spiel kommen, lohnt sich der Blick auf mechatronische Konzepte wie FORTLOX, um Berechtigungen sauber zu steuern und Sicherheit nach Schlüsselverlust schnell wiederherzustellen.
