SmartHandle AX Advanced Bestellhilfe

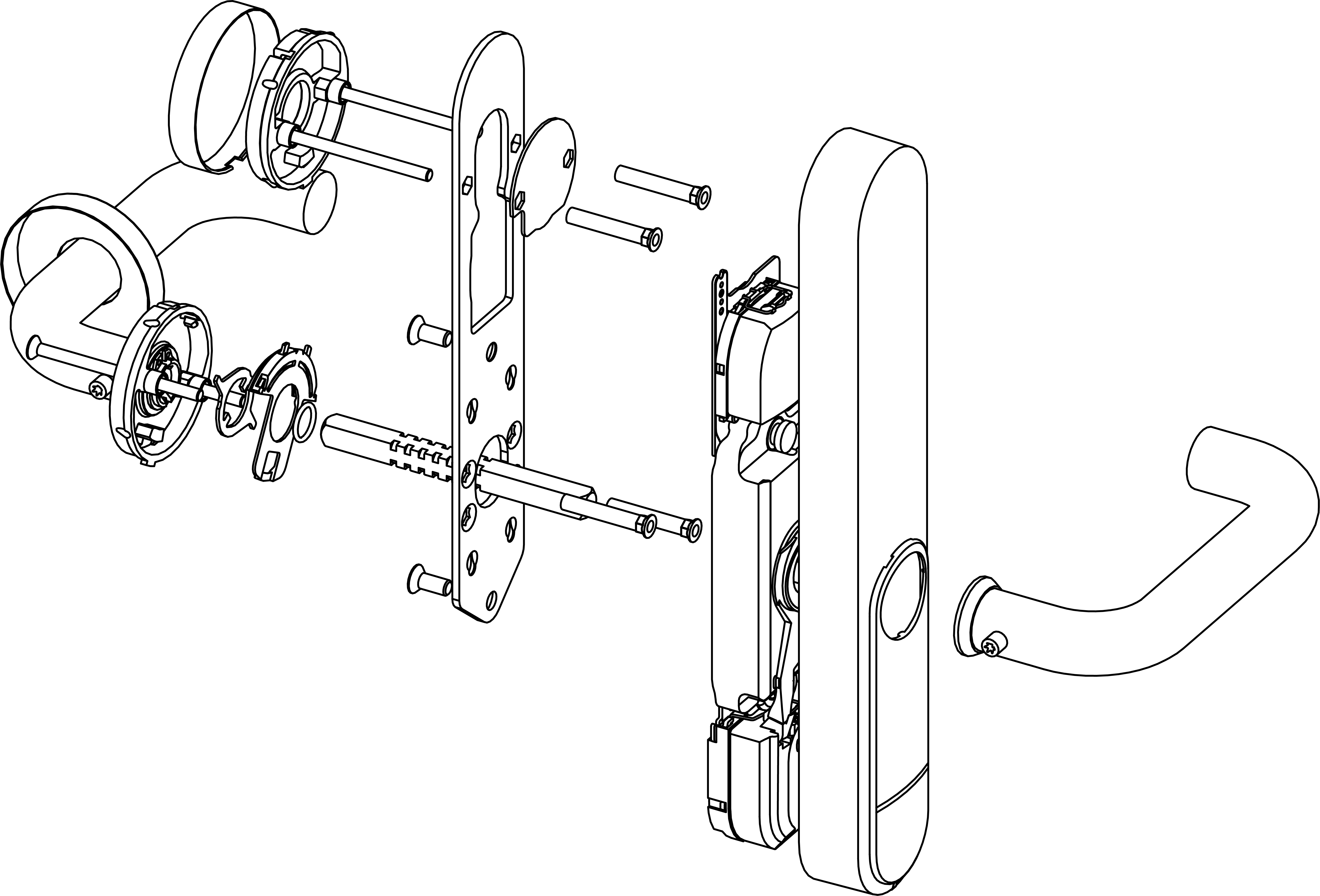

• Cover nur in breit für die Elektronikseite möglich
• Rundrosettengarnitur für die Innenseite
• Bei Flucht- und Rettungstüren muss immer ein 9 mm Vierkant verwendet werden
• .FH ist nur mit 8 mm oder 9 mm Vierkant und als vollständiger Beschlag möglich
• FSB-Drücker auf der Innenseite müssen mit einer FSB-Rundrosettengarnitur verwendet werden
• Für die Außenseite den Artikel S3.FSB.ADAPTER bestellen, um einen FSB-Drücker zu montieren

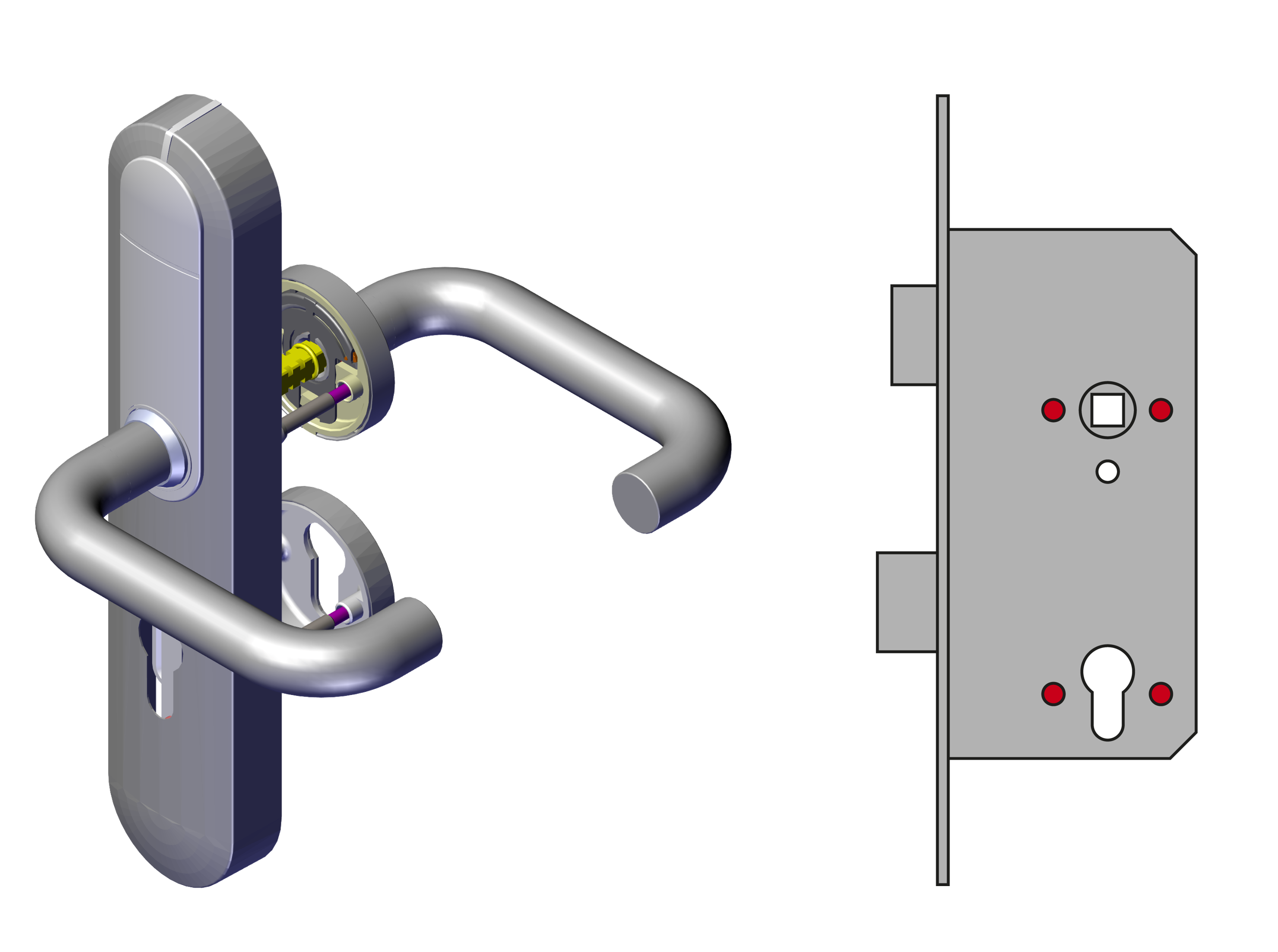

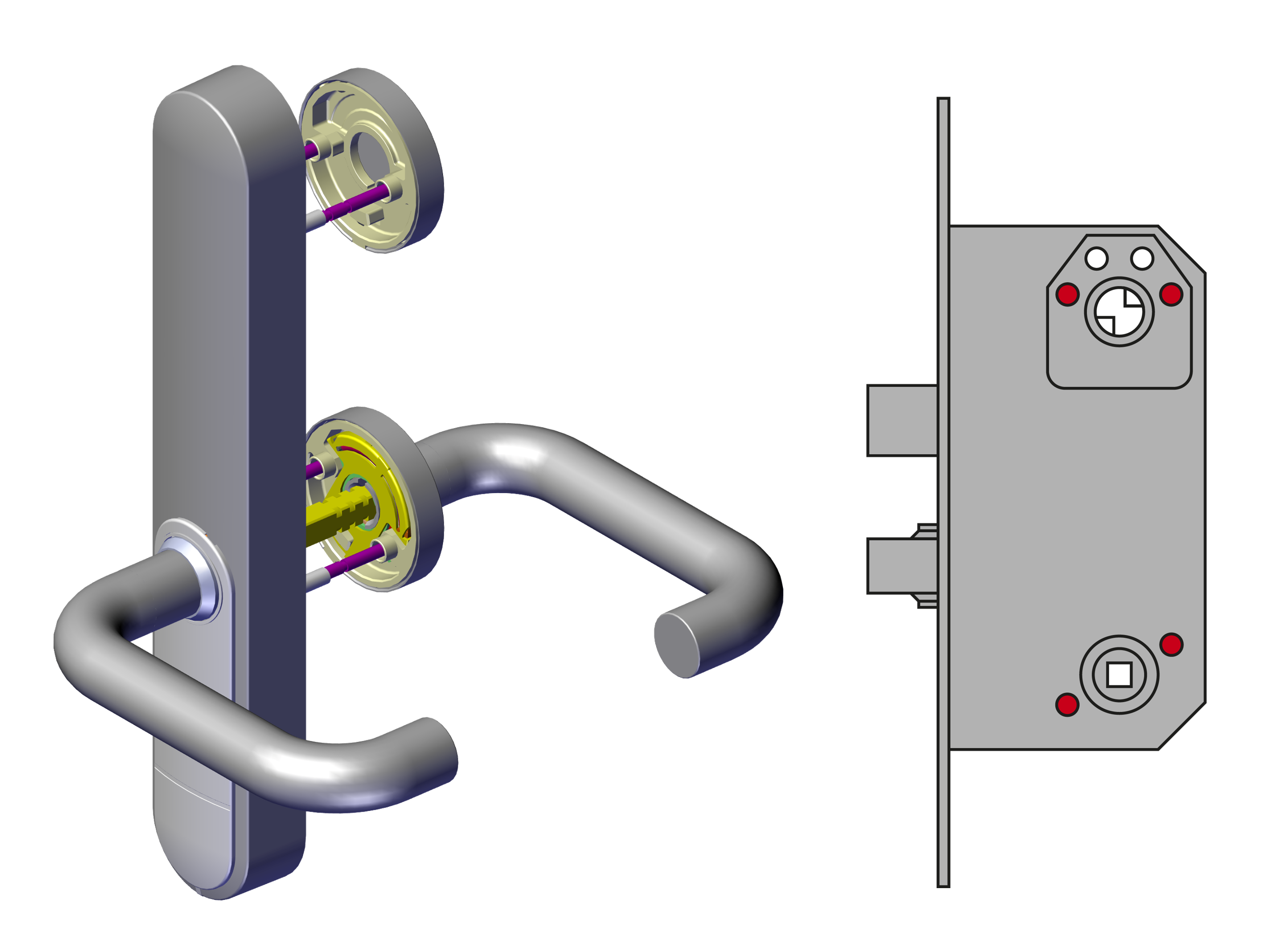

• Montage an Abstandsbohrungen 38 mm horizontal um die Schlossnuss und die PZ-Öffnung

• Für Türen mit Schutzklasse bis RC4
• Beidseitig Cover nur in schmal möglich
• nicht ohne Innenseite bestellbar
• Die Option .FH ist nicht bestellbar
• Verschraubung erfolgt durch die Tür
• bei Flucht- und Rettungswegen muss immer ein Vierkant 9mm verwendet werden
• diese Variante muss immer mit einem gleichwertigen Schließzylinder verwendet werden, um die Einbruchschutzklasse zu erfüllen
• es dürfen keine Schlösser mit geteilter Schlossnuss verwendet werden
• FSB-Drücker auf der Innenseite müssen mit dem Adapter S3.ADAPTER.FSB.2.8 (8 mm) oder S3.ADAPTER.FSB.2.9 (9 mm) montiert werden
  Cover auf der Innenseite zwingend erforderlich
• Für die Außenseite den Artikel S3.FSB.ADAPTER bestellen, um einen FSB-Drücker zu montieren

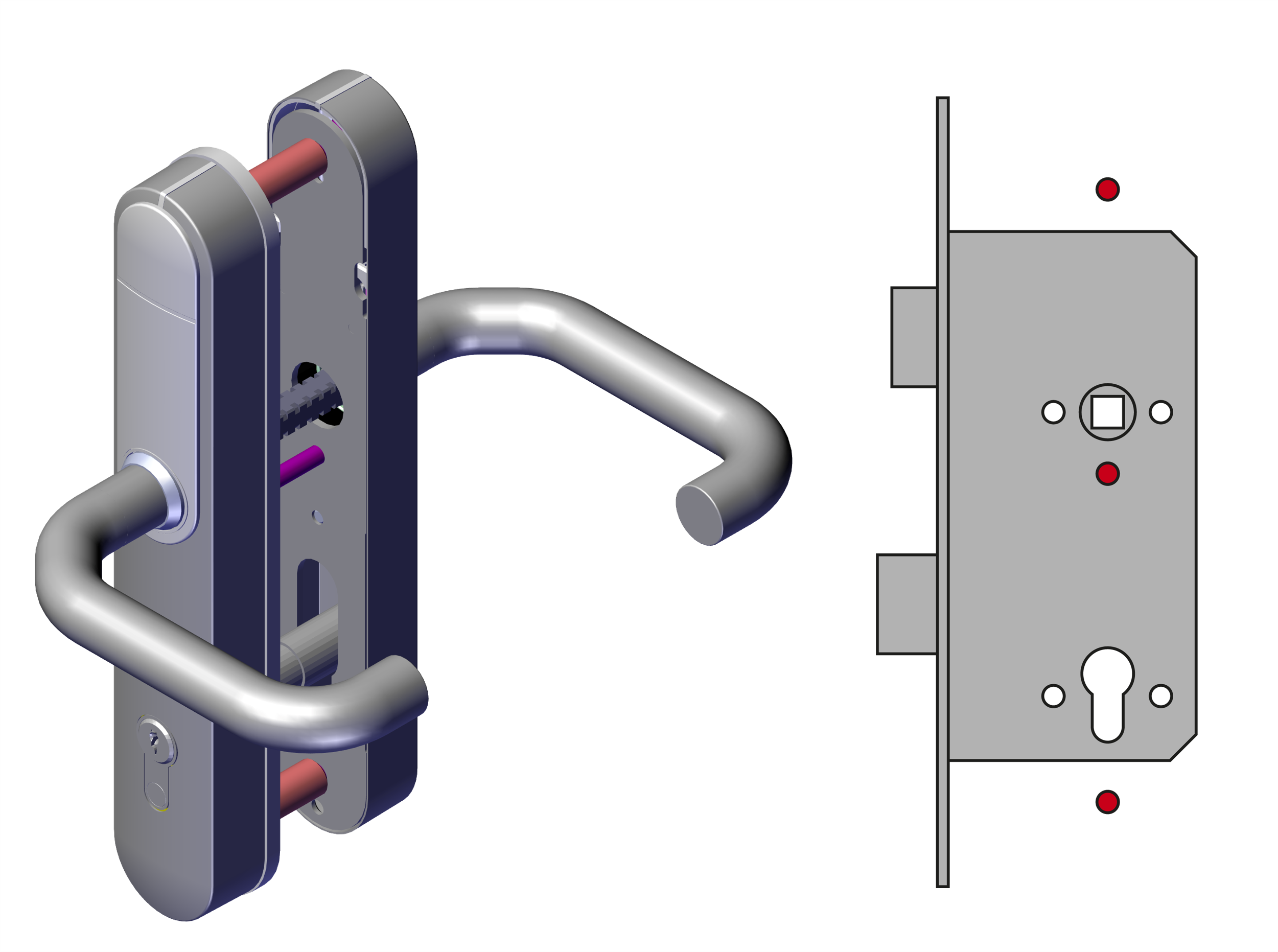

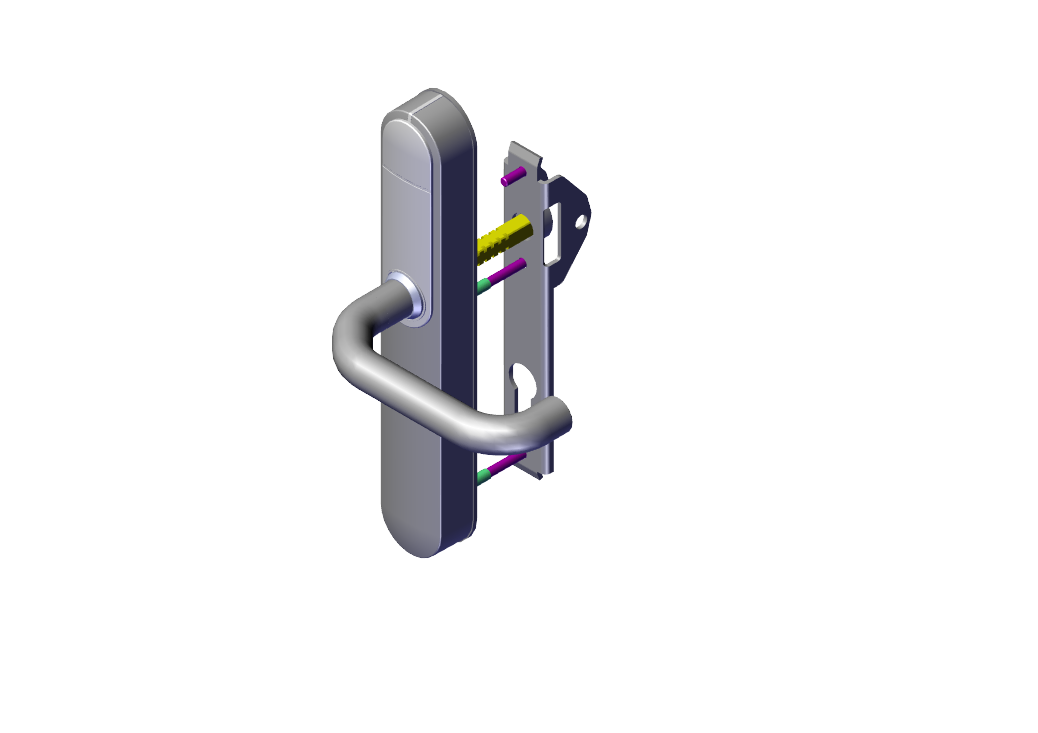

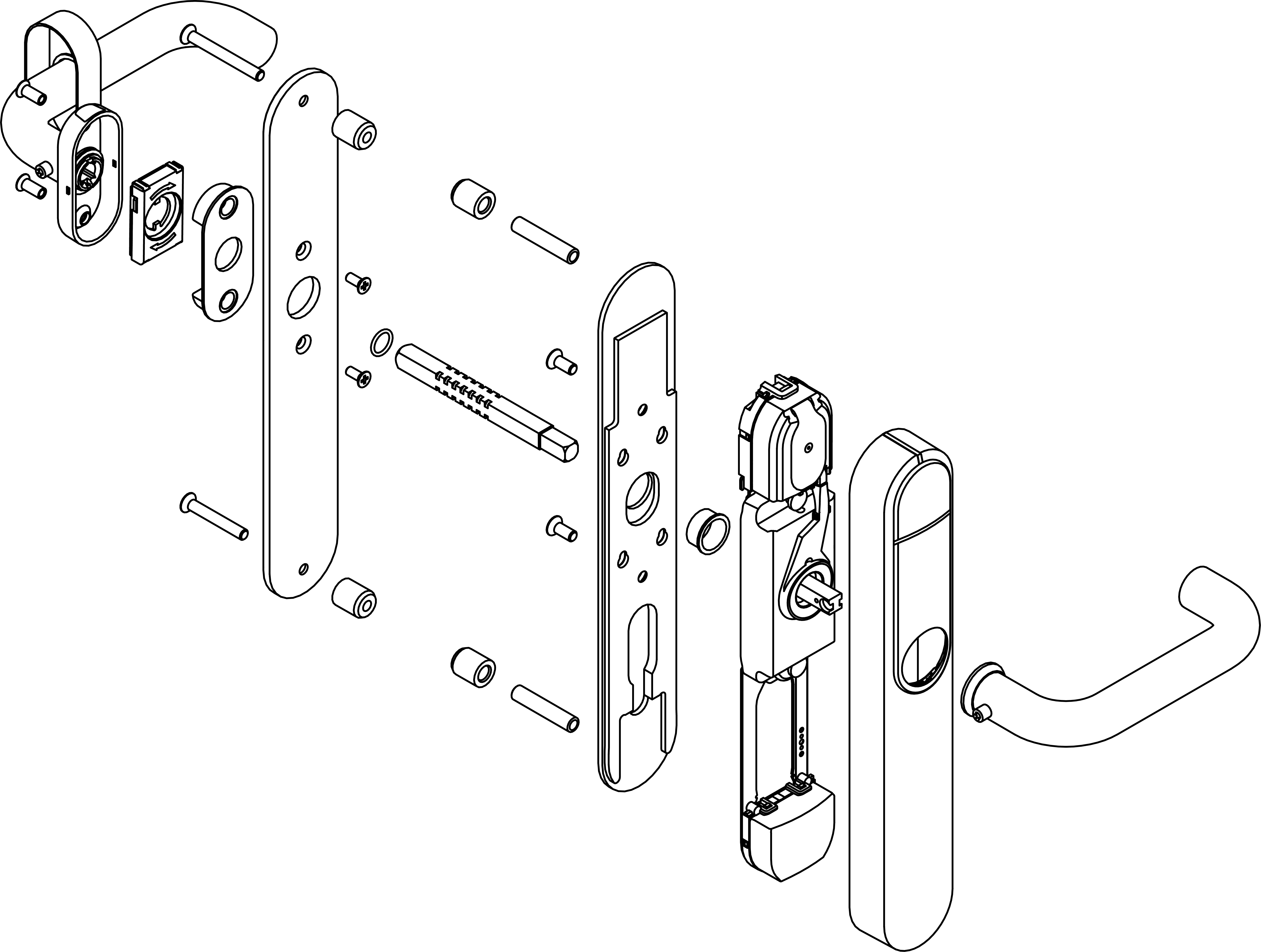

• Verschraubung: mittig (21,5 mm unter Schlossnuss), unten (138 mm unter der Schlossnuss) und oben (88mm über Schlossnuss)
• Mittig mit M6-Schraube, oben und unten mit M8-Schraube verschraubt

• Beidseitig Cover in schmal und breit möglich
• nicht ohne Innenseite bestellbar, da sonst keine Drückeraufnahme mitgeliefert wird
• Bei Flucht- und Rettungstüren muss immer ein 9 mm Vierkant verwendet werden
• .FH ist nur mit 8 mm oder 9 mm Vierkant und als vollständiger Beschlag möglich
• FSB-Drücker auf der Innenseite müssen mit dem Adapter S3.ADAPTER.FSB.2.8 (8 mm) oder S3.ADAPTER.FSB.2.9 (9 mm) montiert werden
  Cover auf der Innenseite zwingend erforderlich
• Für die Außenseite den Artikel S3.FSB.ADAPTER bestellen, um einen FSB-Drücker zu montieren

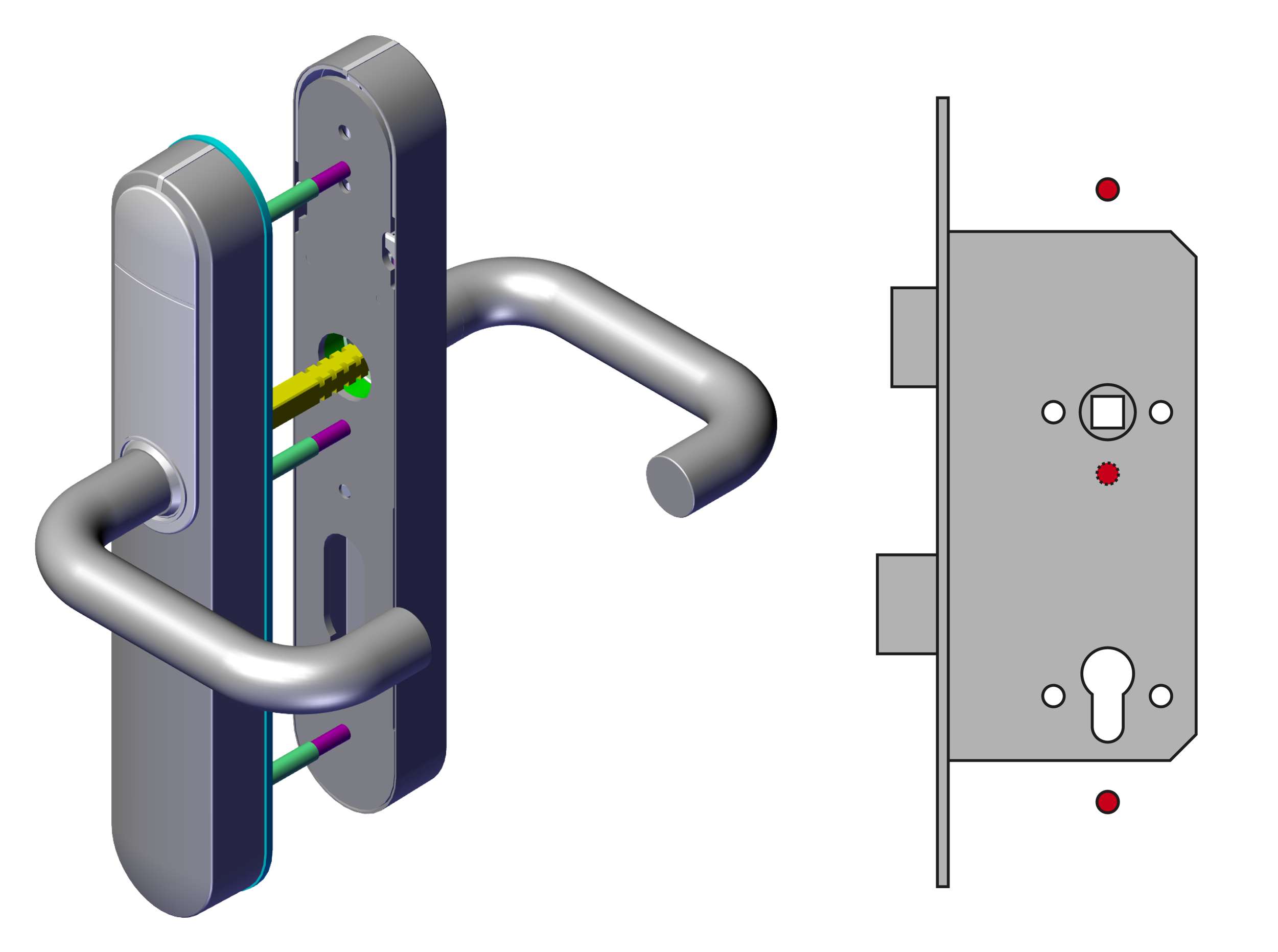

• Verschraubung bei Kurzschild-Bohrungen: mittig (21,5 mm unter Schlossnuss) und unter dem PZ-Ausbruch (112 mm unter Schlossnuss)

• Verschraubung bei Langschild-Bohrungen: mittig (21,5 mm unter Schlossnuss) und oben (84mm über Schlossnuss)

• Beidseitig Cover in schmal und breit möglich, bitte beachten, dass es auf der Außenseite eine sichtbare Platte um das Cover gibt
• nicht ohne Innenseite bestellbar, da sonst keine Drückeraufnahme mitgeliefert wird
• Bei Flucht- und Rettungstüren muss immer ein 9 mm Vierkant verwendet werden
• .FH ist nur mit 8 mm oder 9 mm Vierkant und als vollständiger Beschlag möglich
• Für die Außenseite den Artikel S3.FSB.ADAPTER bestellen, um einen FSB-Drücker zu montieren
• FSB-Adapter für die neue, flachere Innenseite voraussichtlich verfügbar ab Dezember 2025

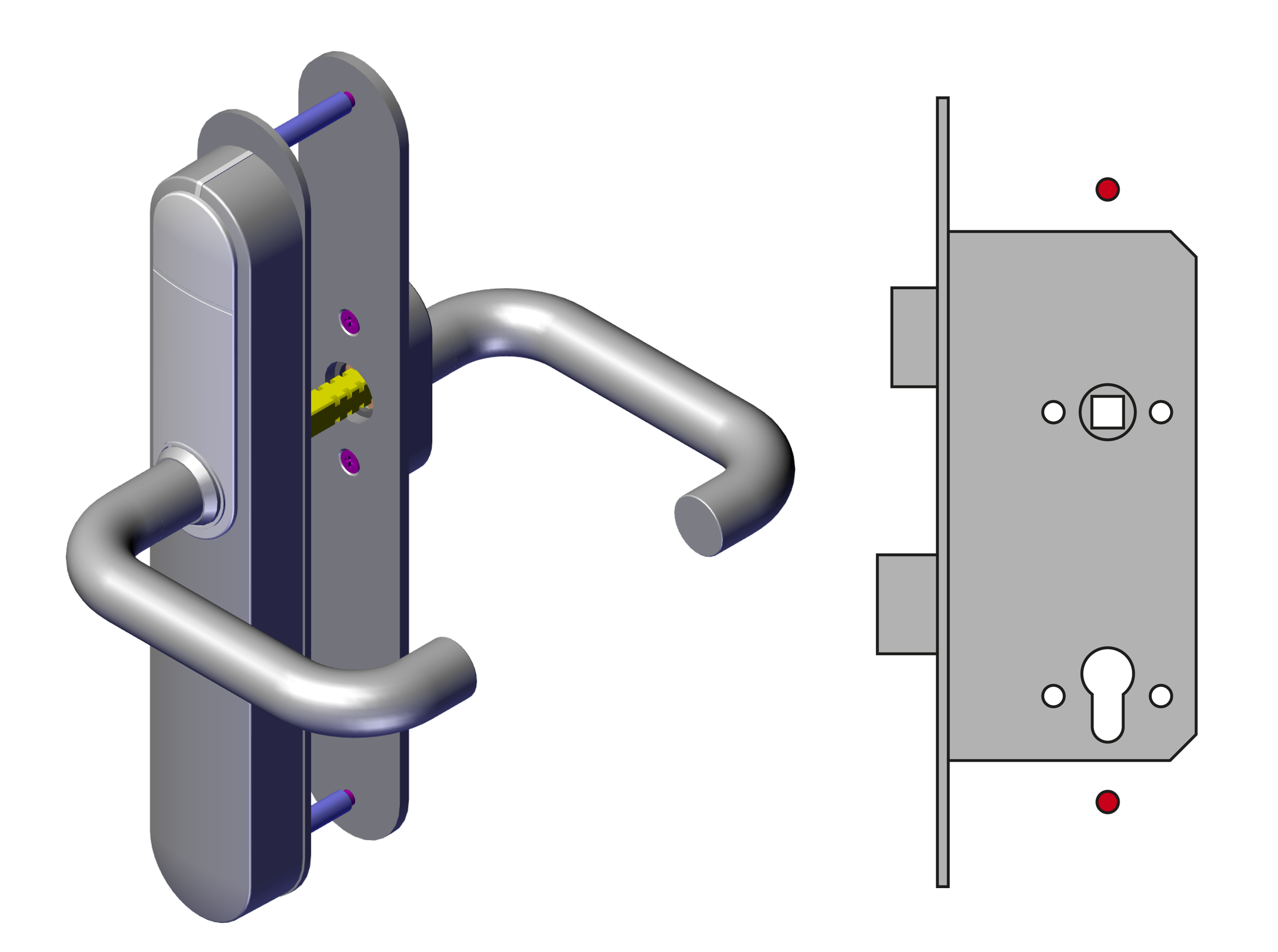

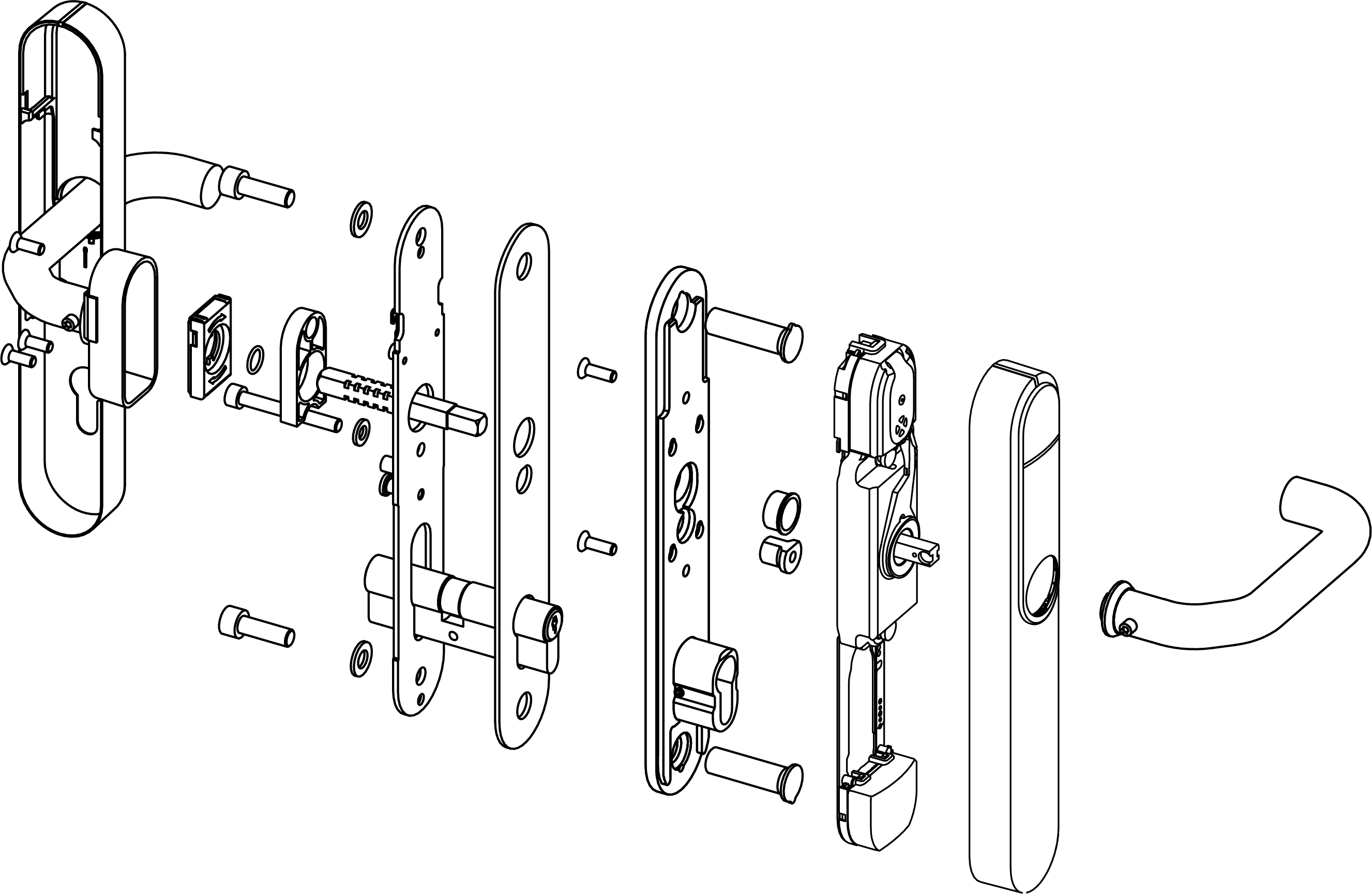

• Verschraubung bei FR195: oben (65 mm über Schlossnuss) und unten (130,5 mm unter Schlossnuss)
• Verschraubung bei SH 3062 konventionelle Montage: oben (71 mm über Schlossnuss) und unten (130,5 mm unter Schlossnuss)
• Für eine optionale Schraube in der MItte wird eine dritte Hülse mitgeliefert

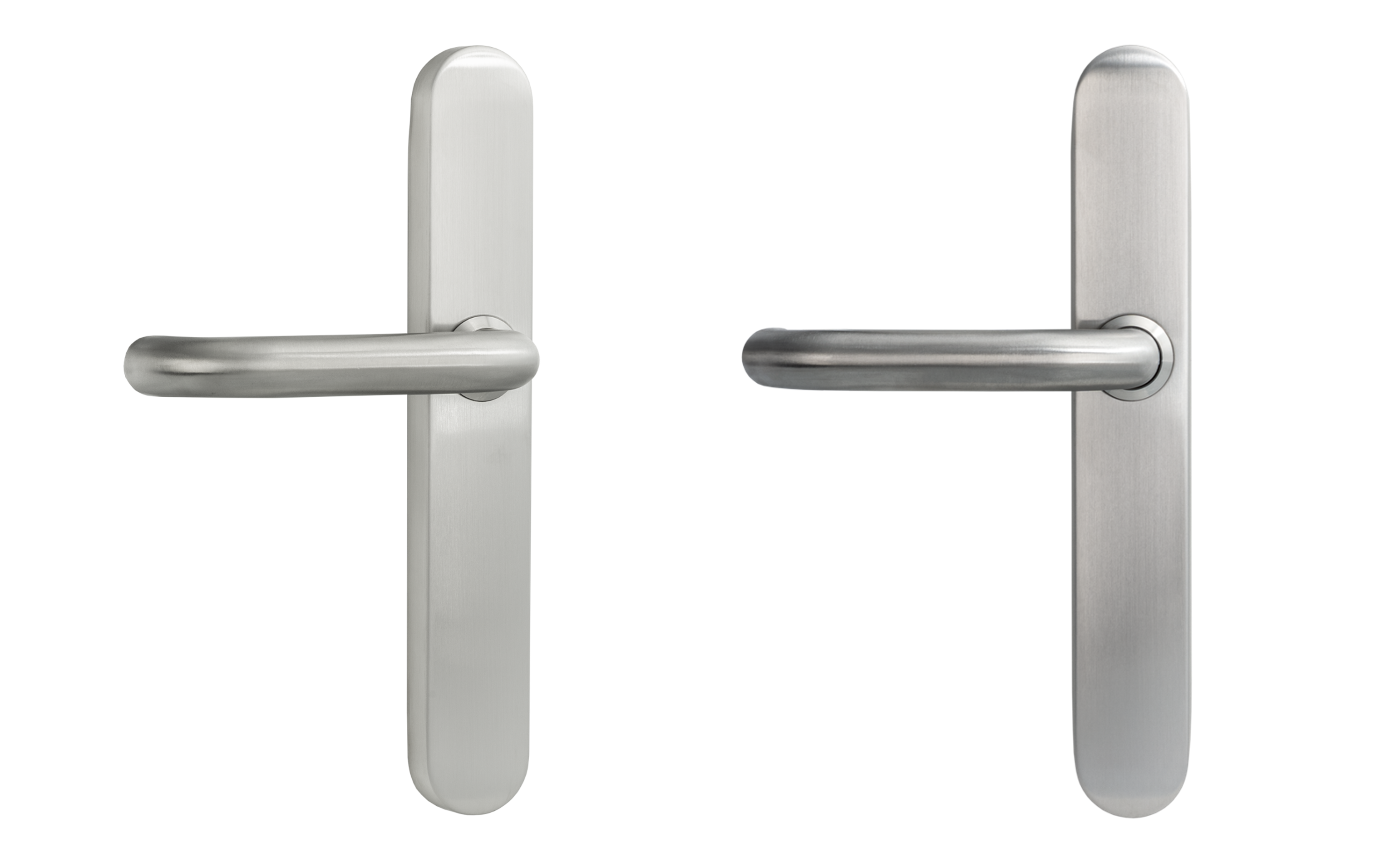

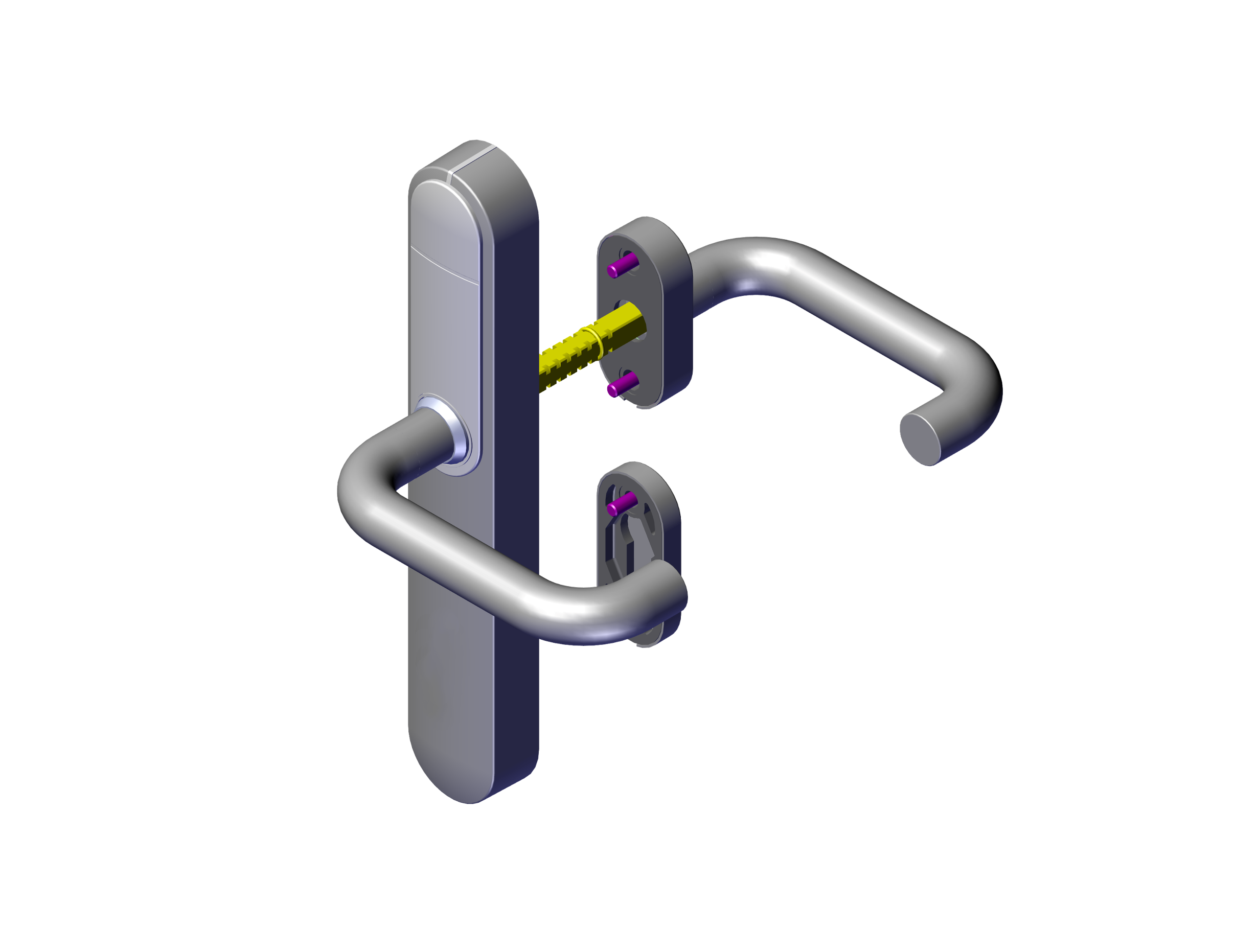

• ab Mitte Oktober 2025 mit der neuen, flacheren Innenseite
• Änderungen in der Montage mit neuer Innenplatte und neuem Innencover
• neuer FSB-Adapter für flacheres Innencover voraussichtlich verfügbar ab Dezember 2025

• nur mit schmalem Cover erhältlich
• die Befestigungsplatte auf der Außenseite ist größer als das Cover und dadurch deutlich sichtbar
• Für die Innenseite mit MO wird eine Kleberosette mitgeliefert, die optimal um den Schließzylinder platziert werden kann
• nicht ohne Innenseite bestellbar, da sonst keine Drückeraufnahme mitgeliefert wird
• Bei Flucht- und Rettungstüren muss immer ein 9 mm Vierkant verwendet werden
• .FH ist nur mit 8 mm oder 9 mm Vierkant und als vollständiger Beschlag möglich
• FSB-Drücker auf der Innenseite müssen komplett mit FSB-Ovalrosetten verwendet werden
• Für die Außenseite den Artikel S3.FSB.ADAPTER bestellen, um einen FSB-Drücker zu montieren

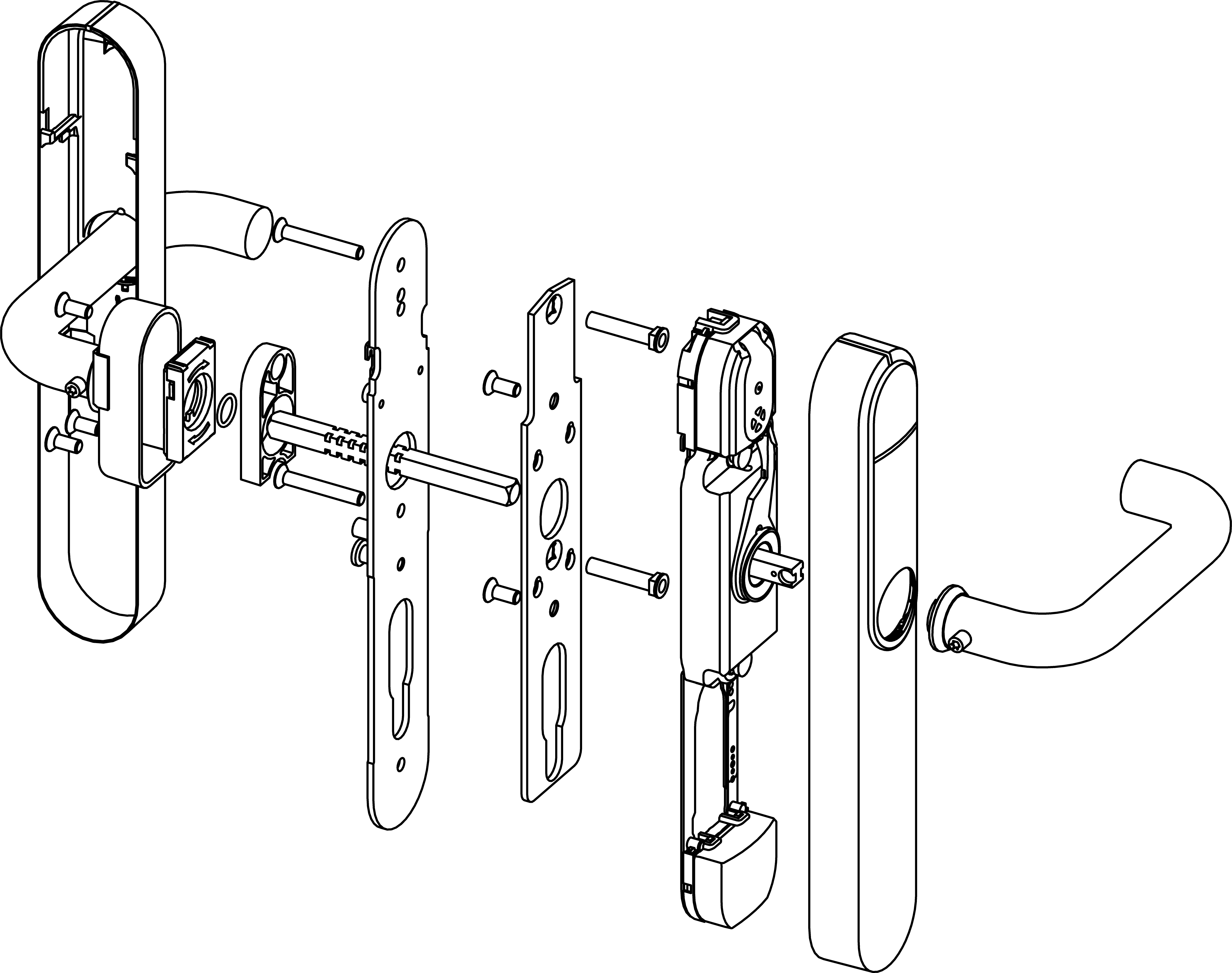

• Verschraubung: oben (105 mm über Schlossnuss) und unten (145 mm unter Schlossnuss)

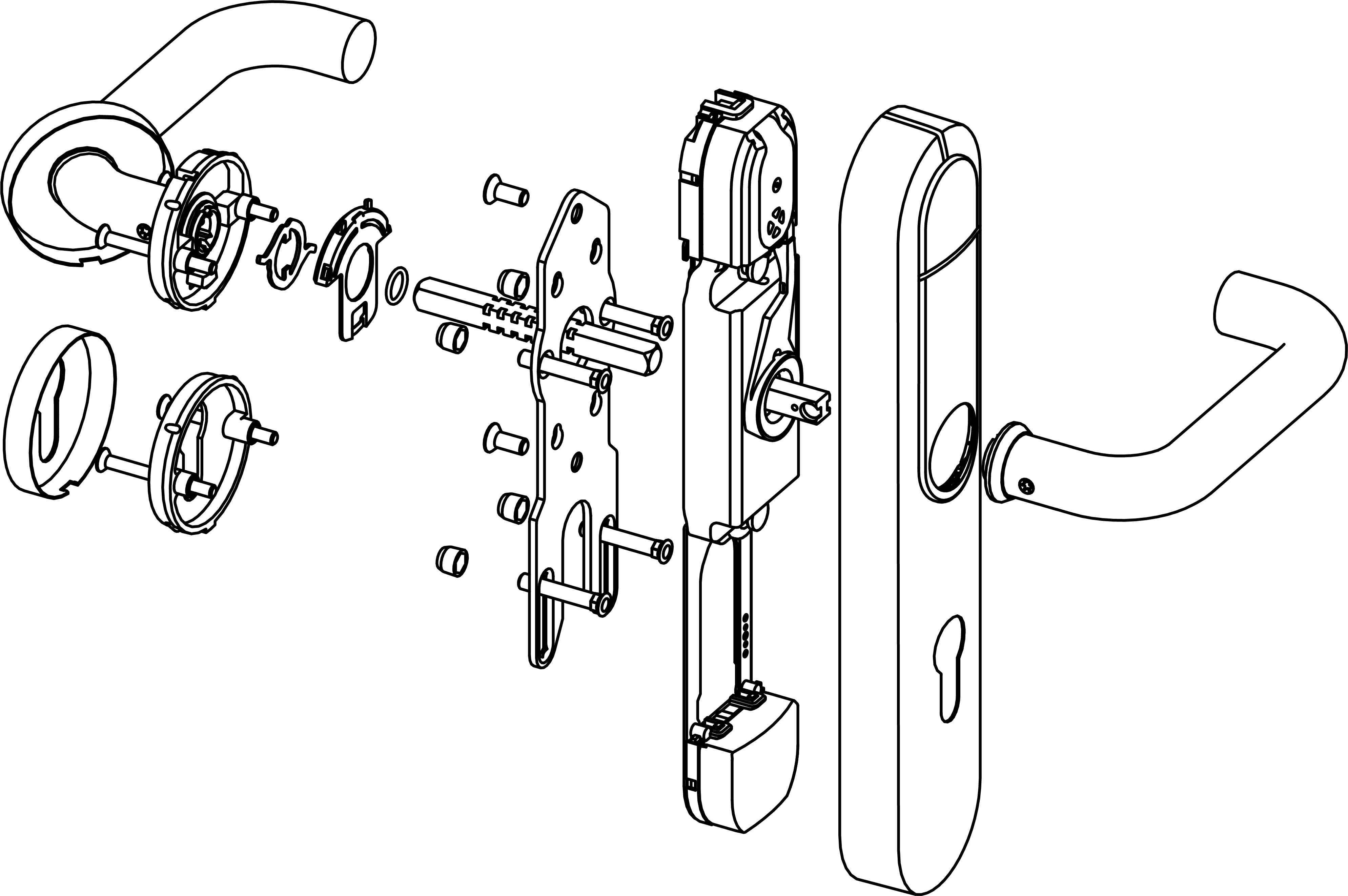

• Cover in schmal und breit für die Elektronikseite möglich
• Rundrosettengarnitur für die Innenseite

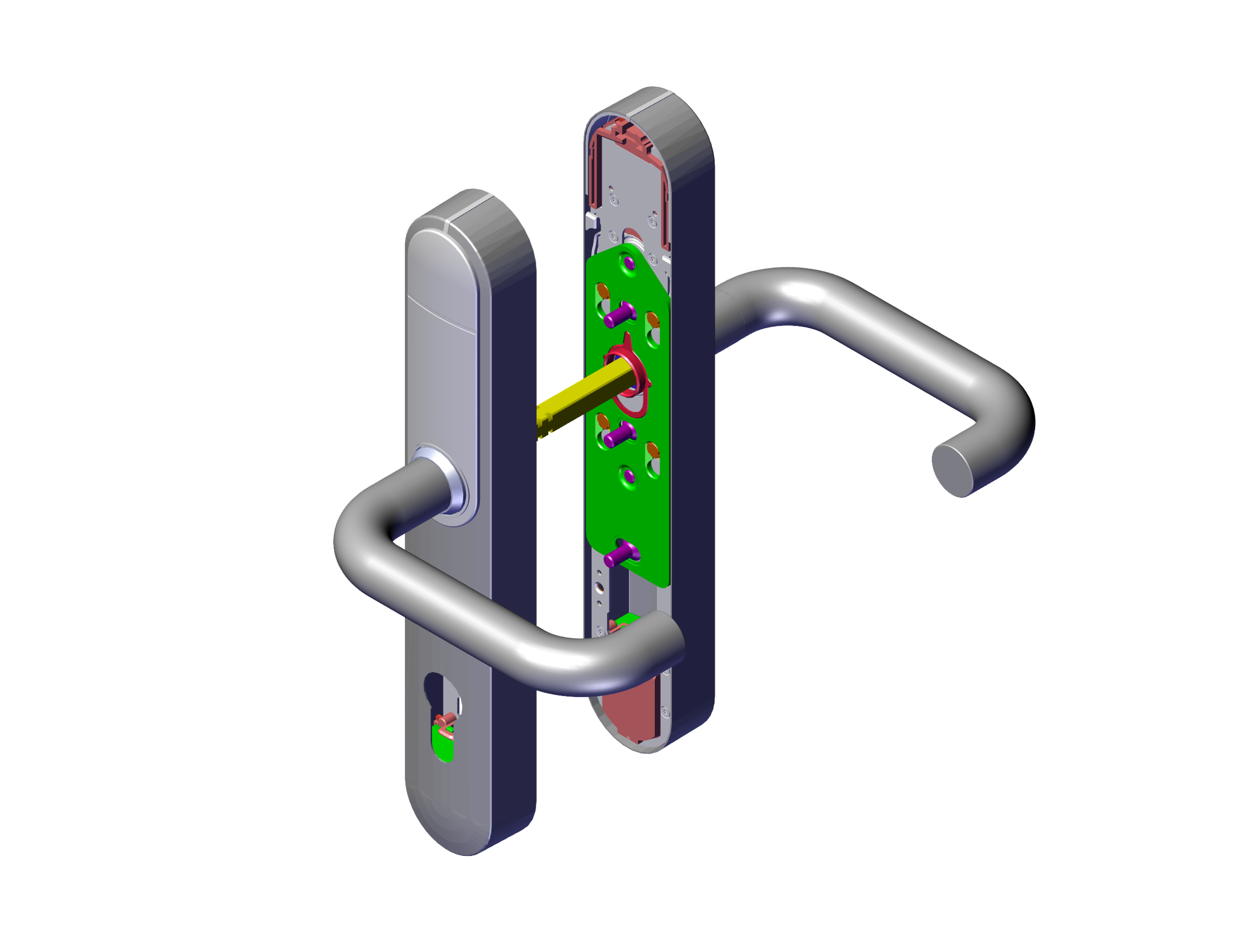

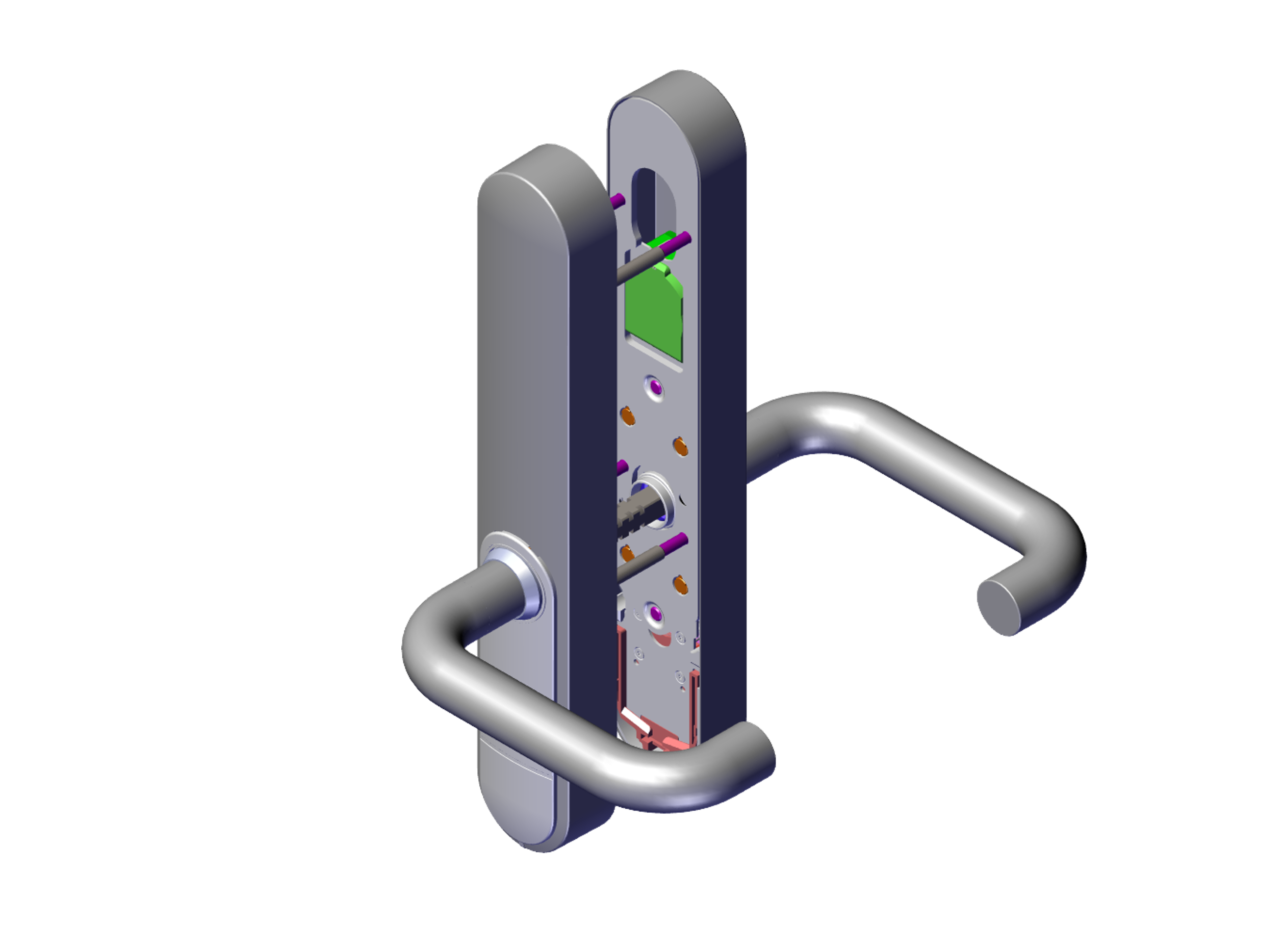

• in .DS / beidseitig lesend erhältlich
  Hierfür die Außenseite wie gewohnt bestellen (ohne Innenseite und ohne Innendrücker)
  Zusätzlich den gleichen Beschlag für die Innenseite mit dem Zusatz .DS bestellen
• es gibt keine Blindzylinder für Scandinavian Oval
• Bei Flucht- und Rettungstüren muss immer ein 9 mm Vierkant verwendet werden
• FSB-Drücker auf der Innenseite müssen mit einer FSB-Rundrosettengarnitur verwendet werden
• Für die Außenseite den Artikel S3.FSB.ADAPTER bestellen, um einen FSB-Drücker zu montieren

Türdickenbereiche bei *DS:

• S: 32 - 59 mm
• M: 57 - 79 mm
• L: 77 - 99 mm
• X: 97 - 192 mm

• Cover in schmal und breit für die Elektronikseite möglich
• Panikstange für die Innenseite wird vom Fremdlieferanten bezogen
• Montageplatte ist umlaufend sichtbar
• zwei Möglichkeiten von Panikstangen:
  mit Innenschild (*PS*)
  ohne Innenschild (*PO)
• Zulassung an einzelnen Panikstangenmodellen von BKS, EcoSchulte und CISA
  Modelle müssen im Einzelfall geprüft werden
  (Zulassungslisten vom Panikstangenlieferanten beachten; Türdicke X für CISA nicht möglich)
• bei Flucht- und Rettungswegen muss immer ein 9 mm Vierkant verwendet werden
• FH gilt nur mit 8 mm oder 9 mm Vierkant / FH-Zulassung hier auch ohne Innendrücker

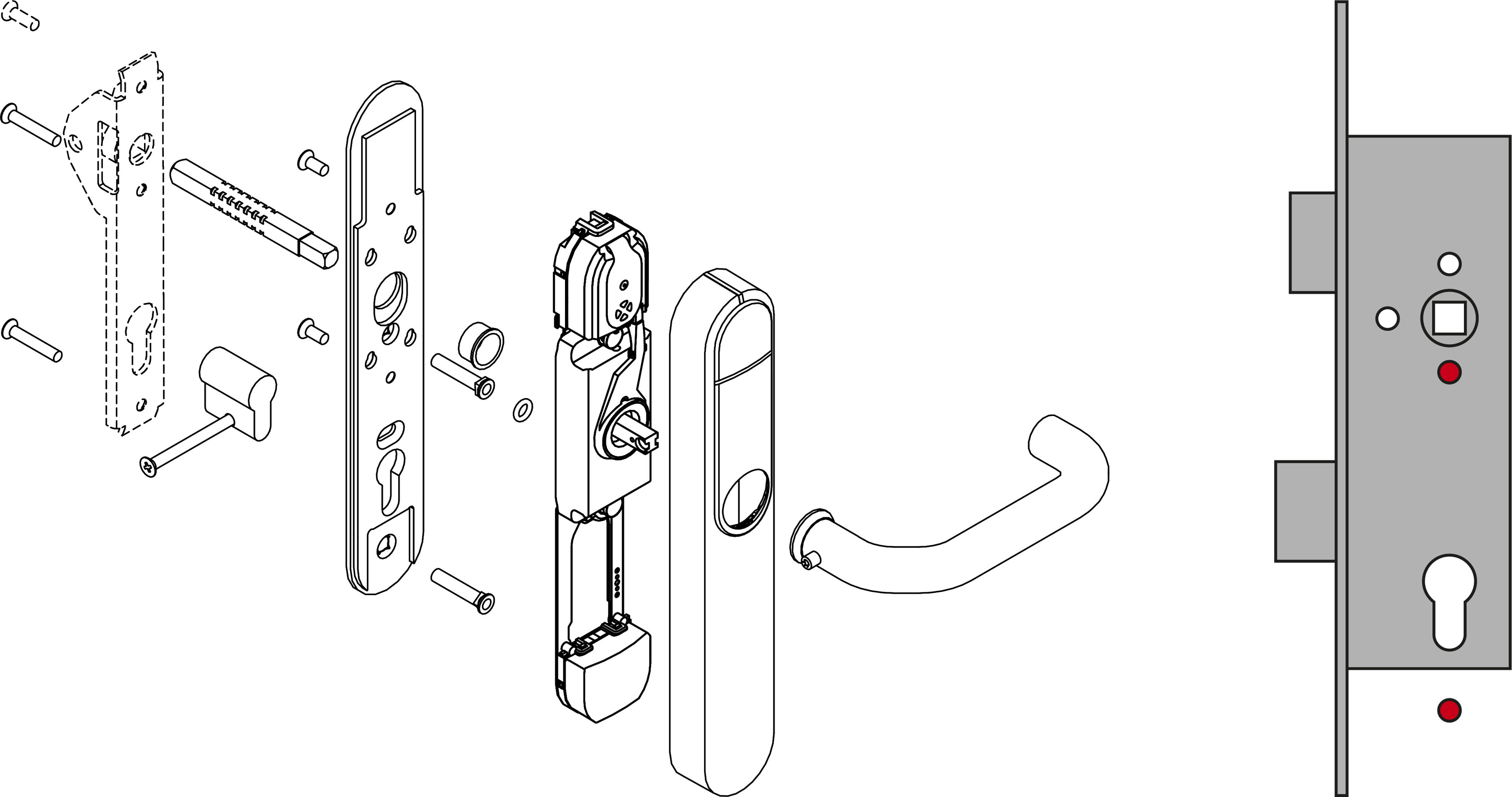

Adaption an Panikstangen mit schmalem Innenschild *PS*

• PS72: Bohrungen 21,5 mm und 112 mm unter Schlossnuss
  (Standard-Bohrbild für Kurzschildbefestigungen)
• PS92: Bohrungen 21,5 mm und 135 mm unter Schlossnuss
• keine Innenseite von SimonsVoss

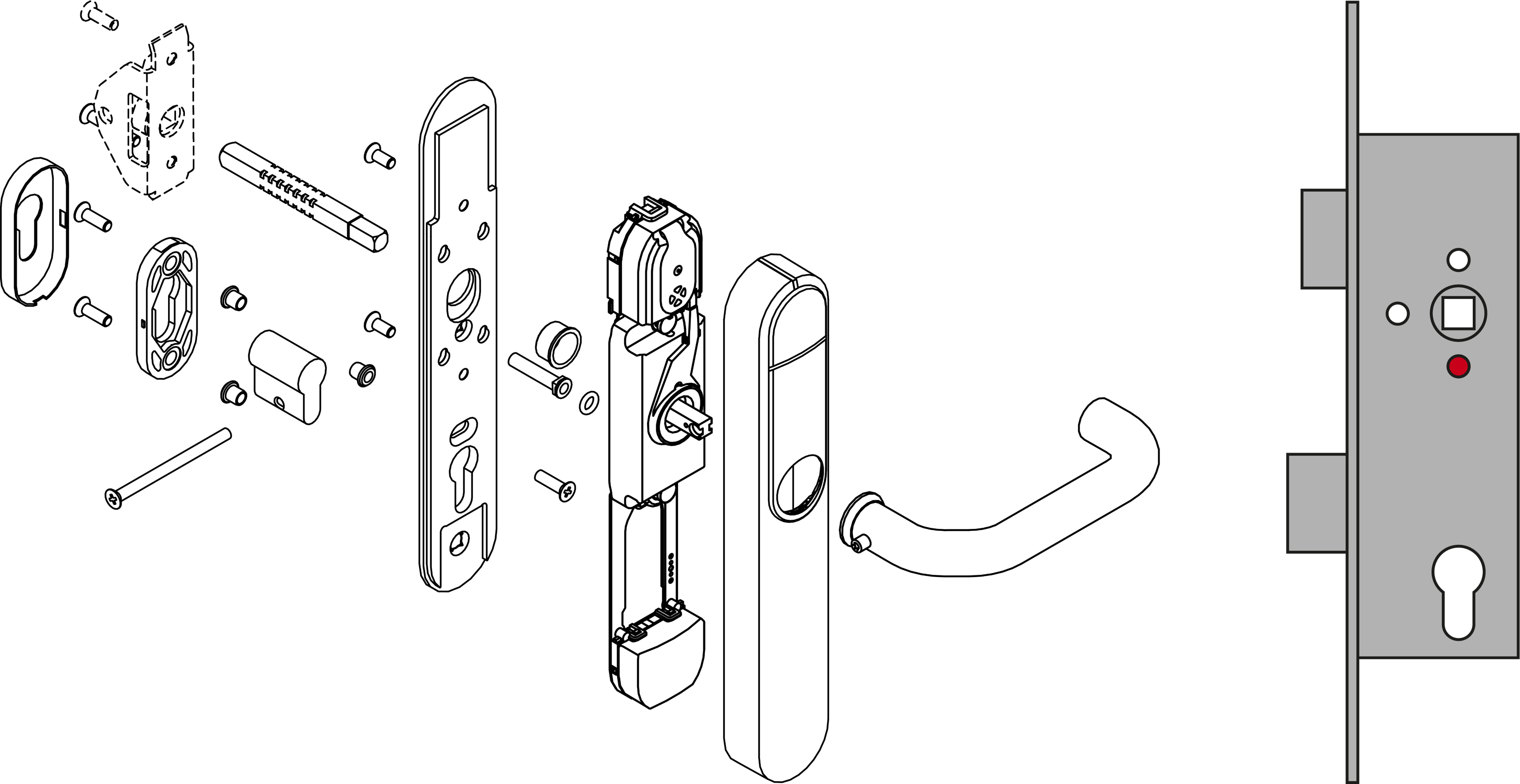

Adaption an Panikstangen mit schmalem Schild für den Aufbau mit Ovalrosette *PO*

• Bohrungen: 21,5 mm unter Schlossnuss und 50 mm Abstandbohrungen vertikal um PZ-Öffnung für Ovalrosetten
  (Ovalrosette wird nicht durchgeschraubt, sondern auf der Tür verschraubt)
• für die Innenseite Rosette mit oder ohne Schließzylinderöffnung bestellen

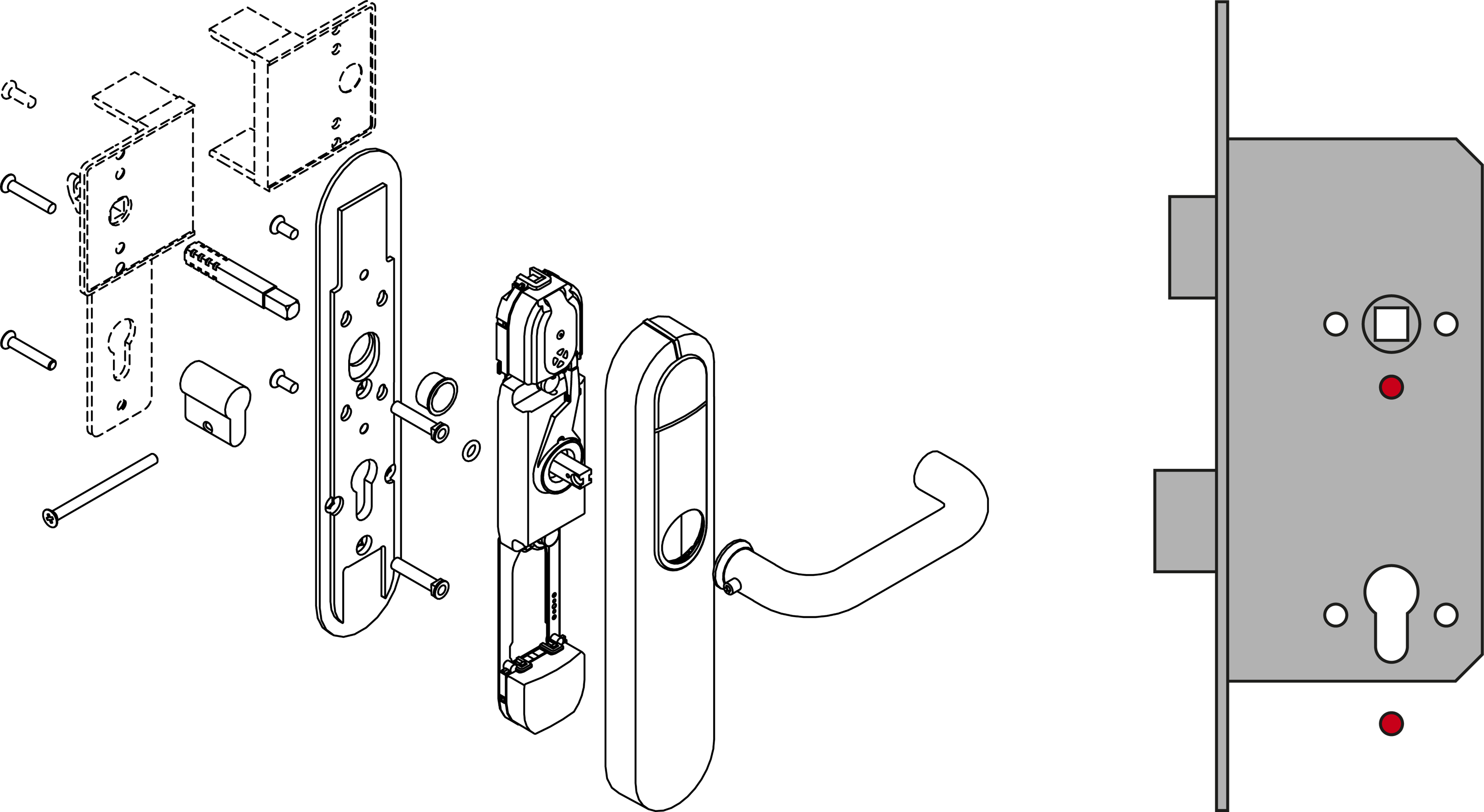

Adaption an Panikstangen mit breitem Innenschild *PS*

• PS72: Bohrungen 21,5 mm und 112 mm unter Schlossnuss
  (Standard-Bohrbild für Kurzschildbefestigungen)
• PS92: Bohrungen 21,5 mm und 135 mm unter Schlossnuss
• keine Innenseite von SimonsVoss

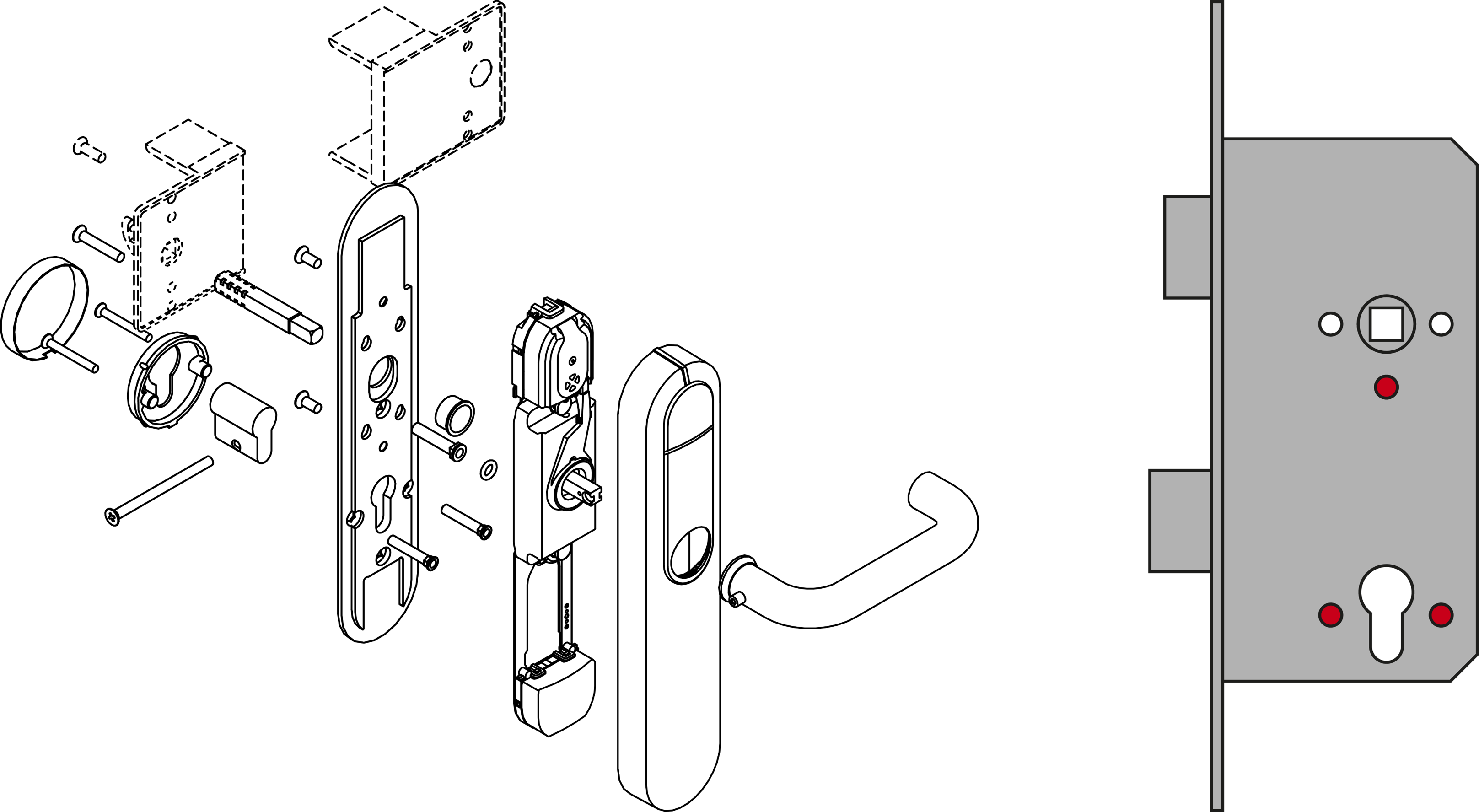

Adaption an Panikstangen mit breitem Schild für den Aufbau mit Rundrosette *PO*

• Bohrungen: 21,5 mm unter Schlossnuss und 38 mm Abstandbohrungen horizontal um PZ-Öffnung für Rundrosetten
• für die Innenseite Rosette mit oder ohne Schließzylinderöffnung bestellen
